烟气流动模拟分析软件PyroSim快速创建模型的工具

  • 作者:消防安全评估设备
  • 发布时间:2022-07-27 14:02:06
  • 来源:http://www.zhihuixf.cn/
  • 点击:275

烟气流动模拟分析软件PyroSim快速创建模型的工具

几何(基本概念)

烟气流动模拟分析软件PyroSim提供了可帮助用户快速创建和组织模型几何的工具。可以通过对话框或使用2D或3D视图中的绘图工具来创建几何。
通常在PyroSim中可以创建三种类型的几何:

  • 障碍物

  • 坚固的流动壁垒

  • 孔洞

  • 在障碍物上开孔的负区域

  • 通风孔

在障碍物表面上定义子区域的补丁,该子区域可以具有与障碍物其余部分不同的表面,用户还可以通过创建楼层和组来组织模型。另外,用户可以将背景图像分配给楼层以帮助绘图。



障碍物

障碍物是FDS中基本的几何表示。在FDS中,障碍物是由两点定义的矩形,与轴对齐的实体。将表面属性分配给障碍物的每个面。在PyroSim中,障碍物可以采用任何形状,具有任意数量的面以及对每个面应用不同的表面。在仿真时,PyroSim将自动将障碍物转换为FDS所需的轴对齐块。

FDS定义了两种类型的障碍:

  • 固体障碍物

在全部维度上至少有一个栅格单元厚的障碍物。FDS仅允许对这些类型的障碍物进行传热计算。此外,只有这些障碍物可以使用通风孔。

  • 细小障碍物

一维厚度为零的障碍物。这些障碍物主要用于防止流动。
将地板障碍物转换为FDS块显示了在PyroSim中绘制的多边形地板(图1)及其转换为FDS中使用的块的示例(图2)。

将地板障碍物转换为FDS块



创造障碍物

要创建新的障碍物,请使用障碍物绘制工具,或者在“模型”菜单上,单击“新建障碍物”。或New Slab。

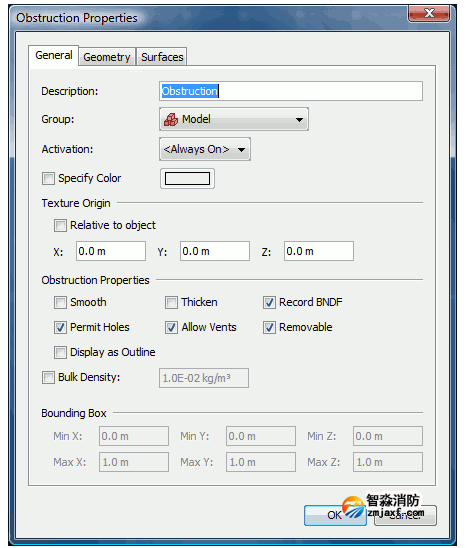

图3. 障碍物选项框
