使用烟气流动模拟分析软件PyroSim执行火灾分析时，会使用几个文件。这些文件包括烟气流动模拟分析软件PyroSim模型文件，FDS输入文件和FDS输出文件。

创建一个新的烟气流动模拟分析软件PyroSim模型
启动烟气流动模拟分析软件PyroSim时，它将以一个空模型开始。您可以通过打开“文件”菜单并单击“新建”来关闭当前模型并创建一个新的空模型。PyroSim始终只有一个（只有一个）活动模型。

保存烟气流动模拟分析软件PyroSim模型
烟气流动模拟分析软件PyroSim模型文件（PSM）以表示烟气流动模拟分析软件PyroSim模型的二进制格式存储。烟气流动模拟分析软件PyroSim模型包含编写FDS输入文件所需的全部信息，以及其他信息，例如障碍物分组，地板高度，背景图像和纹理。这种格式非常适合与其他烟气流动模拟分析软件PyroSim用户共享模型。
要保存新模型：
1.在文件菜单上，单击保存。
2.输入文件名，然后单击“保存”按钮。


打开一个已保存的烟气流动模拟分析软件PyroSim模型
PyroSim模型文件具有PSM扩展名。要打开保存的模型：
1．在文件菜单上，单击打开。
2．选择文件，然后单击“打开”按钮。

还提供了近期打开的文件列表。若要打开近期的文件，请在“文件”菜单上，单击“近期的PyroSim文件”，然后单击所需的文件。

烟气流动模拟分析软件PyroSim具有自动保存功能，该功能每10分钟存储一次您当前模型的副本。如果PyroSim正常退出，该文件将被自动删除，但是如果烟气流动模拟分析软件崩溃，则可以通过打开自动保存文件来恢复工作。可以在与新PSM文件相同的目录中找到该文件，如果未保存模型，则可以在烟气流动模拟分析软件PyroSim安装目录中找到该文件。

防止更改模型
烟气流动模拟分析软件PyroSim支持模型的写保护。启用写保护后，用户将无法修改模型（例如，更改几何形状，编辑曲面属性等）。可以启用或禁用密码保护。如果模型具有写保护，则烟气流动模拟分析软件PyroSim将在应用程序标题栏中显示通知。
要将写保护添加到模型：
1.在文件菜单上，单击写保护。
2.单击确定。

该模型现在将被写保护。由于未使用密码，因此不需要密码来取消写保护。要从模型中删除写保护：
1．在文件菜单上，单击写保护。
2．单击确定。

现在可以编辑模型。如果需要，对话框将要求输入密码才能解除锁定。

导入FDS模型
烟气流动模拟分析软件PyroSim允许您导入现有的FDS输入文件。导入FDS文件时，PyroSim将根据导入的文件创建一个新的烟气流动模拟分析软件PyroSim模型。导入期间，PyroSim将检查每个记录的有效性。如果检测到错误，将通知您。然后，您可以进行所需的更正，然后尝试再次导入文件。
要将现有的FDS模型导入烟气流动模拟分析软件PyroSim：
1.在文件菜单上，选择导入FDS / CAD文件。或单击主工具栏上的导入按钮（）。
2.选择FDS文件，然后单击打开。
烟气流动模拟分析软件PyroSim支持FDS版本4、5和6的文件导入。

导出FDS模型
烟气流动模拟分析软件PyroSim还允许我们将当前模型显式导出到FDS输入文件。软件可以手动编辑文件中的Advanced FDS 功能，或轻松地导出文件到其他计算机或FDS的特殊版本。
要导出FDS文件：
1．在“文件”菜单上，单击“导出”，然后单击“?FDS文件”。或单击主工具栏上的导出按钮（）。
2．输入文件名，然后单击保存。
PyroSim导出的文件将与FDS的版本6兼容。

导入CAD文件
PyroSim可以从几种CAD格式导入几何图形，包括buildingSMART的用于建筑信息模型（BIM）的IFC格式，AutoCAD的DXF（工程图交换格式），DWG，FBX，DAE，OBJ和STL文件。每种类型的文件都提供了多种几何形状，这些几何形状可以直接表示为障碍物，也可以直接表示为PyroSim模型中的图形参考。

• 建筑物模型

以完全3D格式提供建筑物信息模型（BIM）数据。该格式包含有关建筑物中对象类型的数据，包括地板，楼梯和门，尽管目前仅在PyroSim中用于几何导入。它还包含有关对象是否牢固的信息，并作为许多建筑CAD软件包（包括Revit）的导出格式受支持。但是，与其他导入格式不同，当前不支持纹理。

• DXF

Autodesk提供的基本CAD格式。此格式支持健壮的几何类型，包括3D等值面，线和文本，但不支持外观信息，例如纹理，照明参数等。PyroSim可能会执行数据的特殊后处理，因为DXF中只有一个对象文件可能具有混合的几何类型，包括线，点和面。在PyroSim（和FDS）中，障碍物只能有面孔。因此，PyroSim将这些混合对象分成两个，这样一个对象就是只有面的障碍物，而另一个对象就是只有线条和点的元数据。

• DWG

与DXF相似，但它对外观（包括纹理）也有基本支持。它仅具有将纹理映射到对象的基本支持，但是，很少有CAD应用程序可以导出DWG文件。有些（例如Revit）不包括材质和纹理信息。

• FBX

仅提供对3d面孔的支持，但对外观信息和纹理映射提供了很好的支持。此外，许多3D建模应用程序都内置了对导出FBX文件的支持。不幸的是，这种格式没有有关对象是否实体的信息，因此PyroSim将它们视为薄面的集合。如果孔与这些文件中的对象相交，则可能导致问题，因为烟雾将能够进入固体对象的腔体。但是，除了孔以外，对于将3D建筑模型导入PyroSim来说，这仍然是一种很好的格式。

• STL

基本文件格式，仅是三角形的列表。没有外观或纹理信息。
与Completely replace当前PyroSim模型的FDS导入不同，CAD导入将数据附加到当前模型中。这有助于将数据从多个CAD文件导入到一个PyroSim模型中。当建筑物的每个楼层有一个蓝图或3D建筑物已分为几个部分，每个部分都放在一个单个的文件中时，这很有用。
若要导入这些文件之一，请在“文件”菜单下，选择“导入FDS / CAD文件”，然后选择所需的文件。

注意：
CAD文件将显示信息存储在称为“材料”的对象中。这些材料在PyroSim中转换为外观对象和曲面。它们与材料的FDS定义不符。

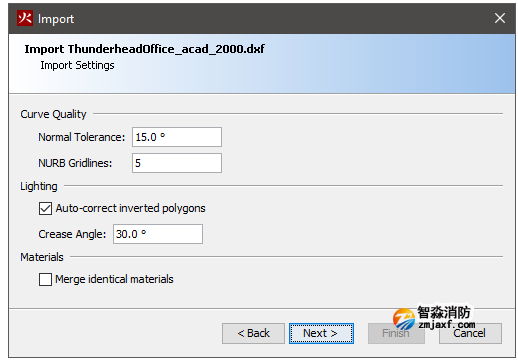

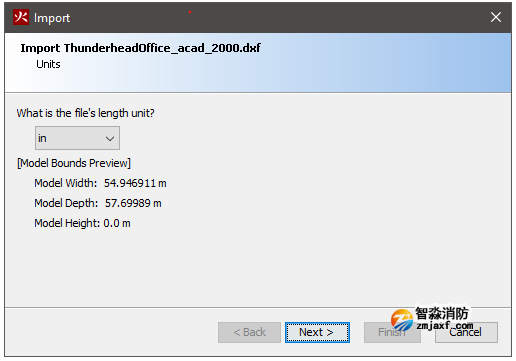

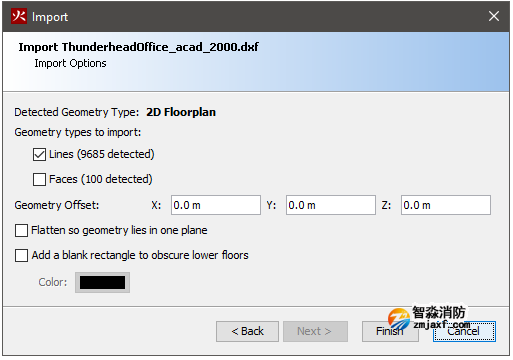

选择完成导入文件
当PyroSim导入CAD文件时，它将把全部3D面部数据视为障碍物，而将全部其他数据（直线，曲线等）视为单个的CAD数据。如果文件中的对象同时包含面和CAD数据，则该实体将被分为两个实体，以便在导入后使用3D / 2D视图工具栏上的CAD过滤器按钮可以轻松删除或隐藏CAD数据。

在PyroSim中进行绘制时，可以捕捉到带有CAD数据的对象，但不能将其转换为任何类型的FDS几何。
在DWG和DXF文件中，根据DWG / DXF文件中的实体类型，带有面部数据的实体将被视为具有一定体积的单个实体障碍物，或被视为细小障碍物的集合。这些对象将表示为FDS几何。以下DWG / DXF实体类型在PyroSim中被视为实体：

• 3D立体

• 质量元素

• 建筑物

• 屋顶

• 地板

• 屋顶板

• 楼梯

• 壁

• 门

• 窗口

• 幕墙

• 幕墙单元

• 幕墙总成

• 结构成员

注意：
尽管烟气流动模拟分析软件PyroSim允许我们绘制墙和板，但由于可以在DWG / DXF文件中表示墙和板的复杂性，因此不会将DWG / DXF墙和板实体转换为原始墙和板。相反，它们将被表示为代表一个实体的各个面的集合。
