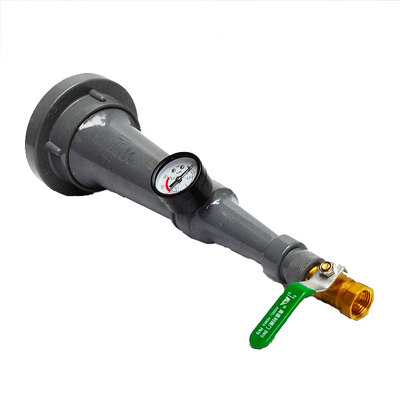

ZM-SS消火栓测压接头

产品类型:多功能试水装置

关注热度:

发布时间: 2020-04-08

消火栓测压接头压力表量程0-1.6MPa用于 检测 室内消火栓的静水压和出水压力,并校核水枪充实水柱的专用装置 消火栓系统试水装置 a. 消火栓栓口静水压的测量 (a) 将 HL3 试水检测装置连...

在线咨询

消火栓测压接头压力表量程0-1.6MPa用于检测室内消火栓的静水压和出水压力,并校核水枪充实水柱的专用装置

消火栓系统试水装置

a.消火栓栓口静水压的测量

(a)HL—3试水检测装置连接到火栓栓口;

(b)安装好压力表,并调整压力表检测位置使之竖直向上;

(C)HL—3度水装置出口处装上端盖;

(d)缓慢打开消火栓阀门,压力表显示的什为消火栓栓口的静水压(Mpa);

(e)测量完成后,关闭消火栓阀门,旋松压力表,使HL—3试水检测装置内的水压泄掉,再取下端盖。

b.消火栓栓口出水压力的测量。

(a)将水带连接到消火栓栓口;

(b)将水带接到HL—3试水检测装置的进口;

(c)打开消火栓阀门放水此时不应压折水带,压力表显示的水压即为消火栓栓口的水压力。

c.通过HL—3试水检测装置校核水枪的实水柱可以采取以下的连接的方式:

消火拴口水带HL—3试水检测装置

打开消火栓阀门放水,此时水枪充实水柱与试水检测装置上的压力表的显示的栓口出水压力之对应关系见表1

表(3)消火栓口出水口压力和流量、充实水柱关系

充实水柱(m

流量(L/S

栓口出水压力(Mpa

1

7

3.8

0.09

2

10

4.6

0.135

3

13

5.4

0.186



注意事项

a.测量时,特别是在测量栓口静压时,开启阀门应缓慢,避免压力冲击造成检测装置损坏;

b.静压测量完成后,折下端盖缓慢旋下端盖泄压;

c.测量出口压力和充实水柱时,应注意水带不应有弯折;

d. HL—3消火栓试水检测装置使用后,应将水擦净放回。

消火栓系统试水检测装置是用于检测室内消火栓的静水压,出水压力,并校核水枪充实水柱的专用装置,图8-1。由水带接口、短管、压力表和闷盖组成,可在消火栓出口形成一个测压环节。当与消火栓和水带、水枪连接时,检测栓口出水压力,当与消火栓和闷盖连接时,检测栓口静水压。

图1消火栓系统试水检测装置

(一)、应用范围

静水压力测试:使用消火栓系统试水装置,选择最不利处消火栓,连接压力表及闷盖,开启消火栓,测量栓口静水压力。(注:当建筑高度不超过100米时,高层建筑最不利点消火栓静压不应低于0.07MPa,当建筑高度超过100米时,高层最不利点消火栓静水压力不应低于0.15MPa。

使用消火栓系统试水装置,选择最有利处消火栓,开启消火栓,测量栓口静水压力。(注:栓口静水压力不应大于1.0MPa。

(二)、使用方法(仅供参考,可查阅具体说明书)

消火栓栓口静水压力的测量

1.将消火栓测压接头接到消火栓栓口。

2.安装好压力表,并调整压力表检测位置使之竖直向上。

3.在消火栓测压接头出口处装上端盖。

4.缓慢打开消火栓阀门,压力表显示的值为消火栓栓口的静水压力,图8-2。

5.测量完成后,关闭消火栓阀门,旋松压力表,使消火栓测压接头内的水压泄掉,然后取下端盖。在测量栓口静压时,开启阀门应缓慢,避免压力冲击造成检测装置损坏。

动压测试:使用消火栓试水检测装置,打开闷盖,按设计出水量开启消火栓,启动消防泵,测量最不利处消火栓出水压力。(注:消火栓充实水柱应符合设计要求,建筑高度小于24m普通建筑,充实水柱不小于7m,建筑高度小于100m高层建筑,甲乙类厂房,超过六层民用,超过四层厂房、库房,充实水柱不小于10m,建筑高度小于100m高层工业建筑,高架库房,充实水柱不小于13m。可以参看表1。

使用消火栓系统试水检测装置,打开闷盖,按设计出水量开启消火栓,启动消防泵,测量最有利处消火栓出水压力。(注:栓口出水压力不应大于0.5MPa,如大于0.5MPa,消火栓处应设减压装置)。

表1水枪出水压力和流量、充实水柱关系表

注:红字部分是常用数值。

图2消火栓系统试水检测装置使用范例
